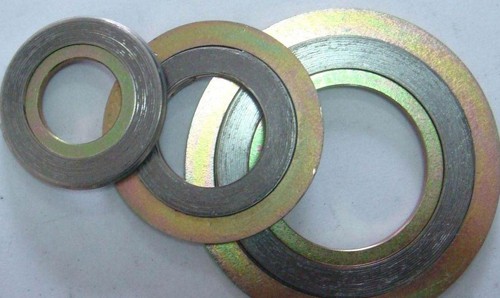

缠绕垫片

联系人:缪经理

手机:13852652958

地址:泰州市姜堰区大伦镇伦南路

立即咨询立即咨询
联系热线 13852652958

  缠绕垫应用范围:

  石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

  本规定适用于NB/T 47025-2012 所规定的公称压力为PN16-PN160的钢制管法兰用缠绕式垫片。

  垫片适用的公称压力为:1.0、1.6、2.5、4.0、6.4。

  垫片结构型式:

  基本型





  金属缠绕垫片(基本型)采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。

  垫征结构形式及代号


垫片型式代号适用法兰密封面形式
基本型A榫面/槽面
带内环型B凹面/凸面
带定位环型(带外环型)C突面
带内环和定位环型(带内外环)D突面


  垫片材料与填充料材料

  1.金属带

  A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带,或由供需双方协商确定。

  B. 金属带为预成型的V型或W型窄带,表面应光滑.洁净,不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

  C.不锈钢的硬度值HV≤200

  2. 非金属带

  A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为0.3-1.0mm。

  B. 特制石棉烧失量必须≤25%

  C. 非金属带的氯离子含量≤100PPM

  D.各类介质及各种非金属带的推荐使用温度及压力


介质石棉石墨非石棉聚四氟乙烯
材料
水类介质600℃,CL 2500550℃,CL 1500350℃,CL 1500-200-260℃,
CL 1500
油类介质500℃,CL 1500550℃,CL 600350℃,CL 600-200-260℃,
CL 600
气体介质400℃,CL 600550℃,CL 400350℃,CL 400200-260℃,
CL 400

  注:石墨在非氧化介质下,可使用到800℃。


材料温度℃最大工适用介质压缩率回弹率%应力松弛率%
作压力%
膨胀石墨330250 BAR腐蚀性介质18--301718
特制石棉带-800

18--301928
聚四氟乙烯50100 BAR腐蚀性介质18--301513
无石棉材料150100 BAR一般气密性18--301928
云 母650100 BAR特高温18--30


  3.加强环除另有协议外,内加强环材料应与金属带材料相同,外加强环的材料选用A3钢,并防锈处理。

  使用温度

  石墨金属缠绕垫片使用温度-200-850℃

  石棉金属缠绕垫片使用温度-200-500℃

  四氟金属缠绕垫片使用温度-200-260℃

  常用的产品标准有:

  · HG20610 化工部欧洲体系

  · HG20631化工部美洲体系

  · GB/T4622.2国家标准

  · JB/T4719机械部标准

  · SH3407 石油化工企业

  · NB/T 47025-2012
